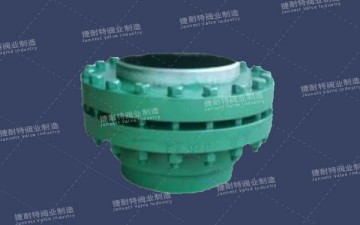

为了保证热力管道的稳定和安全运行，减少管道因热胀冷缩时所产生的巨大应 力，提高其安全使用寿命，必须在管道上加装补偿装置。应用在供热管网中的补偿装置，有多种补偿形式，其中常见具有角向补偿能力的有铰链、横向波纹补偿器、 球型补偿器等几种形式。
性能指标
| 工作压力： | 0.6～12.0Mpa |
| 工作温度： | -50℃～600℃ |
| 适用介质： | 热水、蒸汽、冷却水、循环水、其它流体 |
| 使用寿命： | 20年 |
| 组合补偿量： | 2000m |
| 密封材料摩擦系数: | ≤0.15 |
产品相关技术参数
| 公称通径(mm) | 内套管外径(mm) | 外套管外径D(mm) | 法兰外径A(mm) | 长度L(mm) | 转矩(kNm) | |||
| 内压(Mpa) | ||||||||
| 1.0 | 1.6 | 2.5 | 4.0 | |||||
| DN100 | 108 | 133 | 215 | 350 | 0.62 | 0.96 | 2.5 | 2.23 |
| DN125 | 133 | 159 | 245 | 350 | 1.15 | 2.00 | 3.13 | 4.68 |
| DN150 | 159 | 194 | 280 | 380 | 1.81 | 2.86 | 4.35 | 6.97 |
| DN200 | 219 | 273 | 335 | 380 | 2.52 | 4.10 | 5.93 | 9.49 |
| DN250 | 273 | 325 | 405 | 400 | 5.00 | 7.60 | 11.61 | 18.65 |
| DN300 | 325 | 377 | 475 | 420 | 7.61 | 12.10 | 17.48 | 27.56 |
| DN350 | 377 | 426 | 515 | 440 | 9.79 | 15.85 | 22.50 | 36.32 |
| DN400 | 426 | 470 | 575 | 460 | 12.89 | 20.15 | 29.84 | 47.60 |
| DN450 | 480 | 520 | 635 | 460 | 18.20 | 29.15 | 42.21 | 67.52 |
| DN500 | 530 | 592 | 690 | 490 | 24.97 | 38.96 | 57.12 | 91.58 |
| DN600 | 630 | 680 | 840 | 490 | 31.20 | 50.00 | 70.23 | 113.60 |
| DN700 | 720 | 780 | 900 | 500 | 38.12 | 54.80 | 86.70 | 138.50 |
| DN800 | 820 | 880 | 1015 | 520 | 45.90 | 72.45 | 105.20 | 168.30 |
| DN900 | 920 | 980 | 1115 | 540 | 53.60 | 87.62 | 124.50 | 197.00 |
| DN1000 | 1020 | 1080 | 1215 | 560 | 62.50 | 100 | 145.00 | 230.00 |
