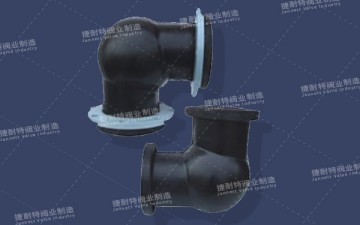

90°可曲挠橡胶接头

        可曲挠橡胶弯头主要用于原水和污水的提升和输送，火力发电厂的给水和冷却循环水，冶金行业，冷凝水，化工行业的化学物质的管道输

立即咨询专家 0371-64033168



可曲挠橡胶弯头主要用于原水和污水的提升和输送，火力发电厂的给水和冷却循环水，冶金行业，冷凝水，化工行业的化学物质的管道输送，石化行业的冷却，稀释及其它行业长短距离管线间的柔性连接。因为橡胶具有较高的耐磨性，还适用于一切行业的粒状和粉状及汽体的低温输送。

主要数据

公称通径DN		长度L	法兰厚度b	螺丝数	螺栓孔直径	螺栓孔中心圆直径mm	各项允许位移(mm)
mm	英寸	mm	mm	n	mm		X	X'	Y	Y'	Z	Z'
50	2	140	18	4	18	125	20	16	20	16	16	16
65	1.5	140	20	4	18	145	20	16	20	16	16	16
80	3	150	20	8	18	160	20	16	20	16	16	16
100	4	160	22	8	18	180	20	16	20	16	16	16
125	5	180	24	8	18	210	20	16	20	16	16	16
150	6	200	24	8	22	240	20	16	20	16	16	16
200	8	230	24	8	22	295	20	16	20	16	16	16
250	10	280	26	12	22	350	20	16	20	16	16	16
300	12	305	28	12	22	400	20	16	20	16	16	16
注：其他标准或非标准法兰需另订协议，指明标准或提供图纸及有关数据，本厂可订制生产。

相关产品

•

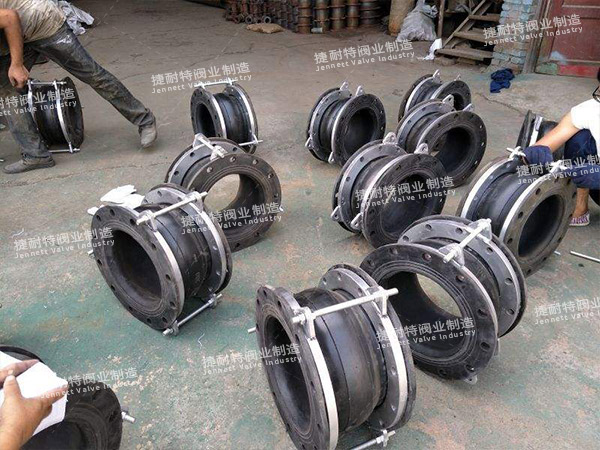

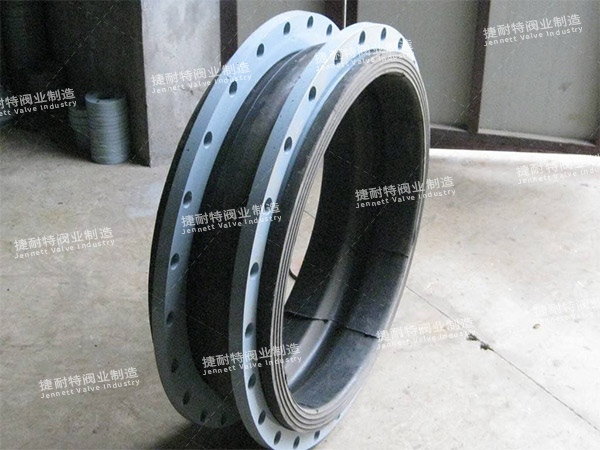

  大翻边橡胶接头

•
