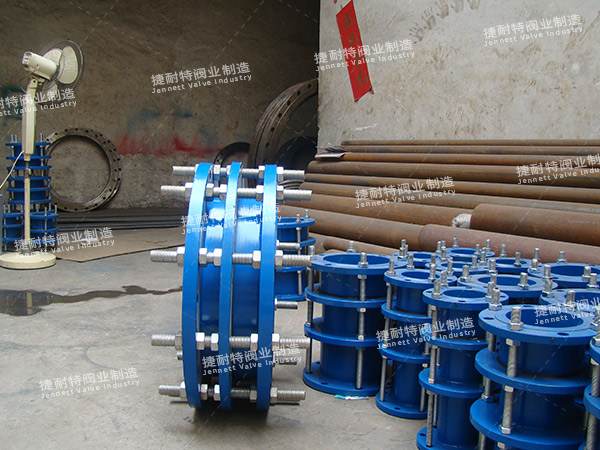

SSJB(AY)型压盖式伸缩器

SSJB(AY)型压盖式伸缩器

SSJB(AY)型压盖式松套伸缩接头是在松套伸缩接头原有性能的基础上，增设限位装置，在压盖式松套限位伸缩接头大伸缩量处用双螺母锁定。

产品概述

SSJB(AY)型压盖式松套伸缩接头是在松套伸缩接头原有性能的基础上，增设限位装置，在压盖式松套限位伸缩接头大伸缩量处用双螺母锁定。SSJB型压盖式伸缩接头，适用于两边与管子插接，勿需焊接，结构合理，密封可靠，安装快速方便。

性能特点：
        SSJB(AY)型压盖式松套伸缩接头是在松套伸缩接头原有性能的基础上，增设限位装置，在压盖式松套限位伸缩接头大伸缩量处用双螺母锁定。这样就实现管道在允许的伸缩量中可以自由伸缩，一旦超过压盖式松套限位伸缩接头大伸缩量，就起到限位，这样就有效的确保压盖式松套限位伸缩接头管道的安全运行，特别适用于有震动或有一定斜度及在拐弯的管路中的选择。
安装注意事项：
SSJB(AY)型压盖式松套伸缩接头适用于两边与管子插接，无需焊接，机构合理，密封可靠，安装快捷方便。

材料参数：

序号 名称 数量 材料
1 压盖 2 QT400-15、Q235A、ZG230-450、1Cr13、20
2 套筒 1 Q235A、20、16Mn、1Cr18Ni9Ti
3 密封圈 2 NBR、CR、FPM、NR
4 螺柱 n Q235A、35、1Cr18Ni9Ti
5 螺母 n Q235A、20、1Cr18Ni9Ti

伸缩接头数据表：

公称通径DN 管子外径DW 外形尺寸 n-Th
L1 L D 0.25-1.6Mpa 2.5-6.4Mpa
65 76 180 208 155 4-M12 4-M12
80 89 165
100 108 190 4-M16
114 195
125 133 215
140 225
150 159 220 245 4-M16 6-M16
168 255
200 219 310
250 273 223 375 6-M20 8-M20
300 325 220 273 440
350 355 470 8-M20 10-M20
377 490
400 406 520
426 540
450 457 570 10-M20 12-M20
480 590
500 508 625
530 645
600 61O 730
630 750
700 720 850 12-M20 14-M20
800 820 290 355 965 12-M24 16-M24
900 920 1065 14-M24 18-M24
1000 1020 1165
1200 1220 1365 16-M24 20-M24
1400 1420 377 1590 18-M24 24-M27
1500 1520 1690
1600 1620 1795 20-M27 28-M27
1800 1820 2000 22-M27 32-M30
2000 2020 2200 24-M27 32-M30
2200 2220 400 2420 26-M30
2400 2420 2635 28-M30
2600 2620 400 2835 30-M30
2800 2820 3040 32-M33
3000 3020 3240 34-M33
3200 3220 3440 36-M33
3400 3420 490 3640 38-M33
3600 3620 3860 40-M33
