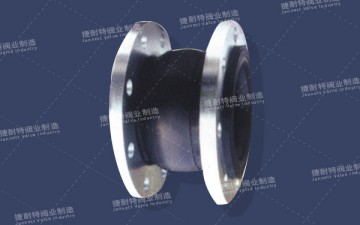

英标高压橡胶接头

英标高压橡胶接头

高压橡胶接头按结构可以分为松套法兰式高压橡胶接头和一体型法兰式高压橡胶接头。是一种高弹性、高气密性、耐介质性和耐气候性的减振降噪管

产品概述

高压橡胶接头按结构可以分为松套法兰式高压橡胶接头和一体型法兰式高压橡胶接头。是一种高弹性、高气密性、耐介质性和耐气候性的减振降噪管道接头，人们又称它软接头、避震喉。英标高压橡胶接头是金属管道的柔性联接器，由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点。

应用范围

英标高压橡胶接头可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送－15℃～120℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送－30℃～250℃以上的上述介质或油、浓酸浓碱、固态物料 。

性能特点
1、体积小、重量轻、弹性好、安装维修方便。
2、安装时可产生轴向、横向、经向、角向位移，不受用户管道不通心、法兰不平行的限制。
3、工作时可降低结构传递噪音、吸振能力强。
4、用特殊的合成橡胶可耐高温、耐酸碱、耐油，是化工耐腐蚀管道的理想产品。
尺寸参数
序号 名称 材料
1 内、外层胶 NR、EPDM、NBR、SI
2 主体骨架 尼龙帘布
3 增压环 钢丝绳
4 法兰 Q235
序号
No		 使用温度
Working temperature		 使用介质
Working media
1 NR:-15℃～115℃ 水、海水、蒸气
油、酸、碱等
Water,sea water, evaporation,
oil,acid,alkali,and so on.
2 EPDM:-30℃～170℃
3 NBR:-15℃～140℃
4 SI:200℃～250℃
公称通径 长度
L(mm)		 法兰外园
D(mm)		 螺栓数
n		 螺栓孔直径
d 0 (mm)		 螺栓孔中
心园直径D 1		 轴向位移(mm) 横向位移
(mm)		 偏转角度
(a 1 +a 2 )
mm 英寸 压缩 伸长
50 2 150 150 4 20 120.5 10 6 12 19°
65 2 1 / 2 150 180 4 20 139.5 10 6 12 15°
80 3 150 190 4 20 152.5 10 6 12 13°
100 4 150 230 8 20 190.5 10 6 12 10°
125 5 150 255 8 22 216 10 6 12 8°
150 6 150 280 8 22 241.5 10 6 12 6°
200 8 150 345 8 22 298.5 17 9 12 6°
250 10 200 405 12 26 362 17 9 12 5°
300 12 200 485 12 26 432 17 9 12 5°
350 14 200 535 12 30 476 17 9 12 4°
400 16 200 600 16 30 540 17 9 12 4°
450 18 200 635 16 33 578 17 9 12 3°
500 20 200 700 20 33 635 17 9 12 3°
600 24 250 815 20 36 749.5 20 10 12 3°
