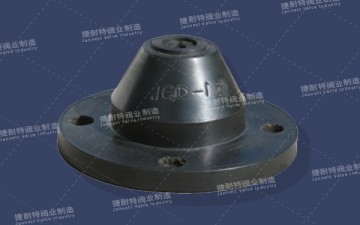

橡胶剪切隔振器

   橡胶剪切隔振器是用橡胶制成的剪切型隔振器。橡胶剪切隔振器既可使用在压缩状态，又可使用在剪切状态。它的大优点是具有足够的内阻尼，

立即咨询专家 0371-64033168



 橡胶剪切隔振器是用橡胶制成的剪切型隔振器。橡胶剪切隔振器既可使用在压缩状态，又可使用在剪切状态。它的大优点是具有足够的内阻尼，适用于静态位移小而动态位移虽短暂但很大的情况，并且可以做成各种形状，以适应空间的要求。缺点是会老化，产生蠕变。主要用于隔离高频振动。

性能特点

　橡胶剪切隔振器是由内、外钢套和中间的合成橡胶组成，经硫化呈中间圆锥体，橡胶部分受剪切力、具有较大的变形范围和较低的固有频率。工作温度范围在-5oC--+50oC,温度变化时，刚度也有所变化；阻尼比C/C0>0.07。对于水泵、压缩机、通风机、发电机组，冷冻机等机械设备的积隔振和仪器仪表的消隔振都有良好的隔振效果。

技术参数

型号	外形尺寸					额定荷载 小～大（kg）	刚度 (kf/cm2 )	变形 （mm）	固有频率 （Hz）	佳荷载 （kg）
	M	D	D1	H	D。
JGD-1-A	M10	100	80	43	8.5	5～15	20	2～8	8～14	10
JGD-1-B	M10	100	80	43	8.5	10～30	36			20
JGD-2-A	M12	150	130	65	8.5	20～60	60	4～12	7～12	40
JGD-2-B	M12	150	130	65	8.5	40～120	90			80
JGD-3-A	M16	200	170	87	12.5	80～240	120	5～16	6～11	160
JGD-3-B	M16	200	170	87	12.5	160～480	200			320
JGD-4-A	M20	290	260	133	12.5	320～960	300	8～24	5～9	640
JGD-4-B	M20	290	260	133	12.5	640～1920	650			1280
