伸缩接头系列
当前位置：主页 > 伸缩接头系列 > 柔性防水套管

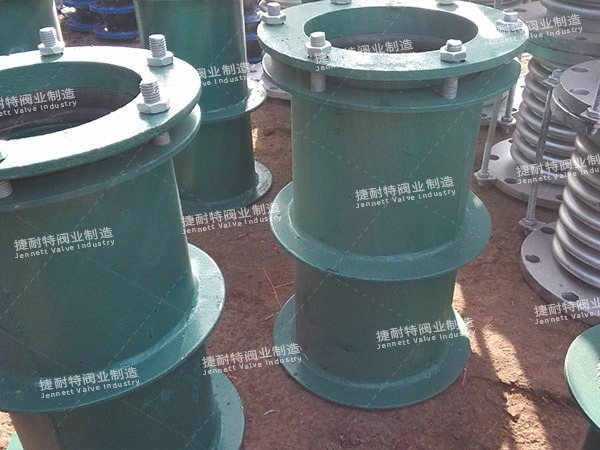

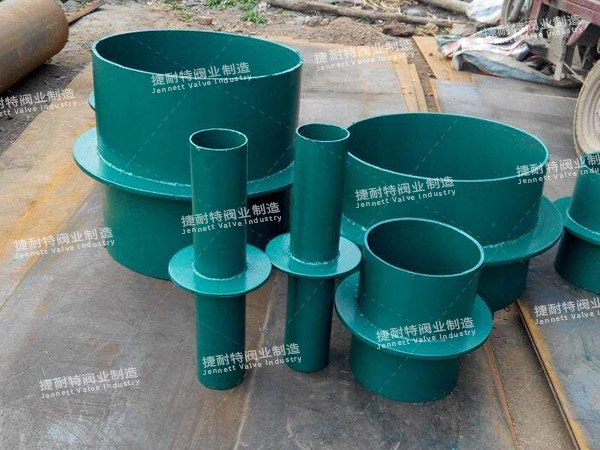

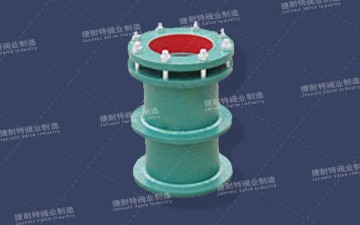

柔性防水套管

柔性防水套管

柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、0

产品概述
柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。
应用范围
柔性及刚性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内，防水套管于建筑、化工、钢铁、自来水、污水处理等单位。
产品说明：

     1、本图尺寸均以毫米来计。
     2、柔性防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。
     3、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层防腐由设计决定。
     4、套管穿墙之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（ D6 ）大 200mm ，而且必须将套管浇固与墙内。
     5、穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径小应比翼环直径（ D6 ） 200mm
     6、套管的材料重量是按墙厚 L 值为 300mm 应另行计算。
     7、套管部件焊接材料，用 A3 材料制作， T42 焊接。

套管尺寸表

Dg

50

70

80

100

125

150

200

250

300

350

400

450

500

600

700

800

900

1000

D1

60

73

89

108

133

159

219

273

325

377

426

480

530

630

720

820

920

1020

D2

70

83

99

118

141

165

229

281

332

383

434

486

540

640

730

830

930

1030

D3

90

103

121

140

161

185

249

301

352

401

454

506

560

660

750

850

950

1050

D4

91

104

122

141

162

186

250

302

353

402

455

507

561

661

751

851

951

1051

D5

137

150

177

196

217

240

310

362

422

471

525

575

633

737

827

937

1037

1137

D6

177

190

217

236

257

280

350

402

462

511

565

615

673

787

877

987

1087

1187

D7

100

113

131

150

169

197

259

309

359

407

462

512

570

670

760

860

960

1060

D8

108

121

140

159

180

203

273

325

377

426

480

530

588

688

778

878

978

1078

D9

109

122

141

160

181

204

274

326

378

427

481

531

589

689

779

879

979

1079

D10

99

112

130

149

168

190

258

308

358

406

461

511

569

669

759

859

959

1059

L 0

60

60

60

60

50

50

60

50

50

50

50

50

60

60

60

60

60

60

L

60

60

60

60

60

60

60

60

60

60

60

60

70

70

75

75

75

75

L 1

70

70

75

75

75

75

75

75

80

85

85

85

95

95

110

110

110

110

L 2

50

50

55

55

50

50

50

50

55

55

55

60

65

65

75

75

75

75

L 3

12

12

14

14

16

16

16

16

16

20

20

20

20

22

25

25

27

27

C

1.8

1.8

2

2

2

2

2

2

2.5

2.5

2.5

2.5

2.5

2.5

2.5

3.5

3.5

3.5

δ 1

4

4

4.5

4.5

5.5

6

7

8

9

9.5

9

9

9

9

9

9

9

9

δ 2

4

4

4

4

4

4.5

6

7

8

9

9

9

9

9

9

9

9

9

δ 3

10

10

11

11

10

10

10

10

10

9

10

10

10

10

10

10

10

10

b 1

14

14

16

16

18

18

20

20

20

22

24

24

25

26

28

28

30

30

b 2

10

10

10

10

10

10

10

10

10

10

10

12

12

12

12

12

12

12

b 3

10

10

10

10

10

10

15

15

15

15

15

15

15

20

20

20

20

20

d

20

20

20

20

16

16

20

16

16

16

16

16

20

20

20

20

20

20

h

5

5

5

5

6

6

8

8

8

8

8

8

8

10

10

10

10

10

k

4

4

4

4

5

5

7

7

7

7

7

7

7

9

9

9

9

9

φ

14

14

18

18

18

18

18

18

23

23

23

23

23

25

25

30

30

30

m

12

12

16

16

16

16

16

16

20

20

20

20

20

22

22

27

27

27

n

4

4

4

4

8

8

8

12

12

12

16

16

16

20

24

24

24

28
