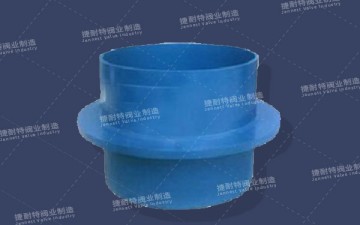

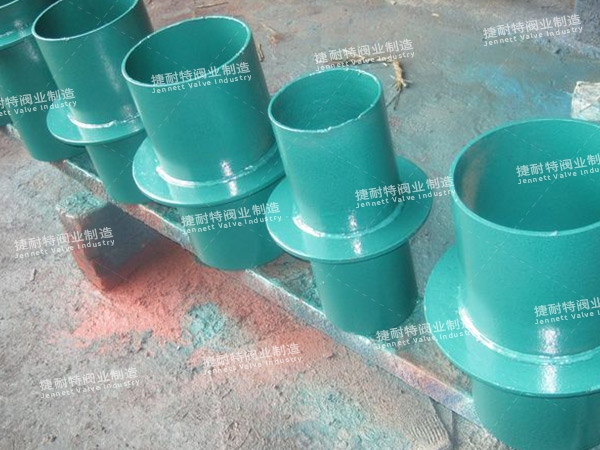

钢性防水套管

         钢性防水套管I型及II型水套管，适用于铸铁管，也适用于非金属管，但应 根据采用管材的管壁厚度修正有关尺寸。翼环及钢套加

立即咨询专家 0371-64033168



     钢性防水套管I型及II型水套管，适用于铸铁管，也适用于非金属管，但应 根据采用管材的管壁厚度修正有关尺寸。翼环及钢套加工完成后，在其外壁 均刷漆一遍记（底漆包括樟丹或冷子油)。

        I型水套管仅在墙厚等于或使墙壁 一边或两边加厚为所需铸铁接轮长度时采用。

        II型防水套管尺寸表内所列材 料重量为钢套管（套管长度L值按200mm计算）及翼环之重量。钢套管及翼环用 A3材料制作，T42焊条焊接。

        I型及II型套管穿墙外之墙壁，如遇非混凝土墙 时应改用混凝土墙壁，其浇注混凝土墙壁时应改用混凝土墙壁，其浇注混凝 土范围，I型套管比铸锨接轮外径大300mm，II型套管应比翼环直径（D4）大 200mm，而且必须将套管一次浇固于墙内。套管内的填料应紧密捣实。

         II型水 套处的混凝土墙厚，应不小于200mm，否则应使墙壁一边或两边加厚。加厚部分 的直径，小应比翼环直径（D4）大200mm。I型加厚部分的直径应比接轮外径 大300mm。
主要技术参数：

Dg	50	75	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
D1	60	93	118	143	169	220	271.6	322.8	374	425.6	476.8	528	630.8	733	836	939	1041
D2	114	140	168	194	219	273	325	377	426	480	530	579	681	783	886	991	1093
D3	115	141	169	195	220	274	326	378	427	481	531	580	682	784	887	992	1094
D4	225	251	289	315	340	394	446	498	567	621	671	720	810	924	1.27	1132	1234
δ	4	4.5	5	5	6	7	8	9	9	9	9	9	9	9	9	9	9
b	10	10	10	10	10	10	10	15	15	15	15	15	15	15	15	15	15
h	4	4	5	5	6	7	8	9	9	9	9	9	9	9	9	9	9
重量(kg)	4.48	5.67	7.41	8.43	10.44	14.13	18.22	26.06	31.38	35.17	38.68	42.14	49.31	56.47	63.71	71.10	70.21
