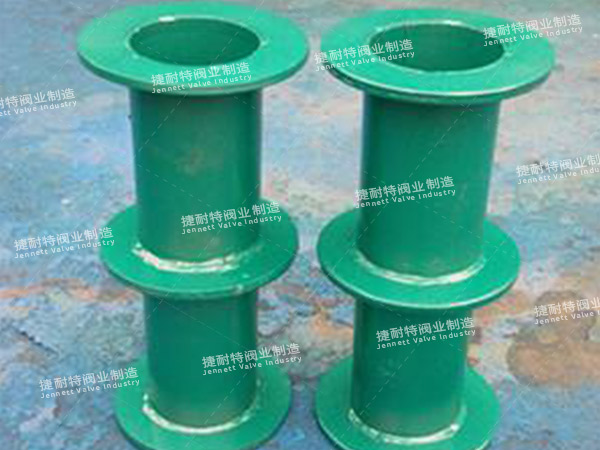

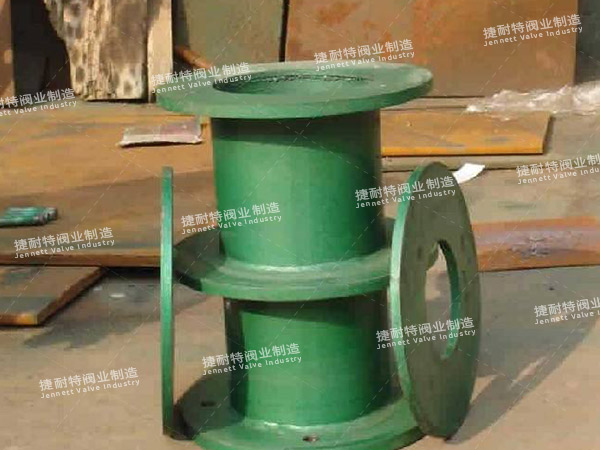

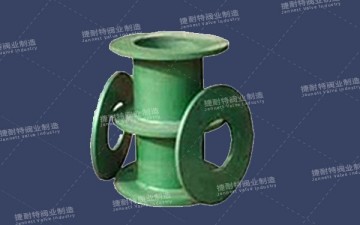

防护柔性密闭套管

柔性密闭防水套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求，还有些构筑物也需要管路穿墙而过，同时又限制管路不能因

立即咨询专家 0371-64033168

柔性密闭防水套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求，还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的，它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。
柔性密闭套管用途

       适用于人防，地下工程，化工，钢铁，自来水，污水处理等管路穿墙壁要求严密防水之处。

柔性密闭套管作用
　 　柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。

柔性密闭套管材质
       1、柔性密闭套管是按照标准04FS02制造生产，材料采用Q235-A。
       2、柔性填料材料：沥青麻丝，聚苯乙稀板，聚氯乙烯泡沫塑料板。
       3、密封膏：聚硫密封膏，聚胺脂密封膏。

04FS02两侧防护柔性密闭套管材料表

序号	名称	数量	材料	备注
1	法兰套管	1	Q235-A	焊接件
2	密封圈	1	氯丁橡胶
3	法兰压盖	1	Q235-A	焊接件
4	螺栓	n	Q235-A	GB897-88A
5	螺母	n	Q235-A	GB/T41-2000
6	钢管		Q235-A
7	挡板		Q235-A

柔性密闭套管说明

    1.穿管处混凝土墙厚应不小于200，否则应使墙壁一边或两边加厚。加厚部分的直径至少为D4+200。
    2.钢管和挡圈焊接后经镀锌处理，再施行与套管安装。全部施行安装后再施行挡板和固定法兰焊接。
    3.焊工采用手工电弧焊，焊条型号为E4303。



04FS02两侧防护柔性密闭套管数据表

DN	D1	D2	D3	D4	D5	D7	L	L0	L1	L2	d1	d2	d3	D1	D2	K	n-M
50	60	95	65	145	200	81	65	\	72	30	3.5	4	8	65	86	4	4-M12
65	76	114	80	165	220	96	65	25	72	30	3.75	4	8	80	105	4	4-M12
80	89	127	95	180	235	115	65	25	76	38	4	4	10	95	118	4	4-M16
100	108	146	114	200	255	134	65	25	76	38	4	4.5	10	114	136	4	4-M16
125	133	180	140	235	290	160	65	25	76	38	4	6	10	140	167	6	6-M16
150	159	203	165	260	315	185	65	25	76	38	4.5	6	10	165	190	6	6-M16
200	219	265	226	320	375	246	65	25	76	38	6	6	10	226	252	6	6-M16
