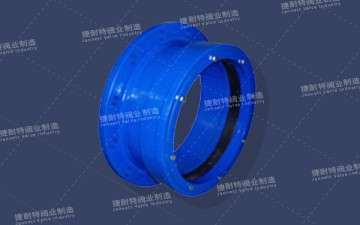

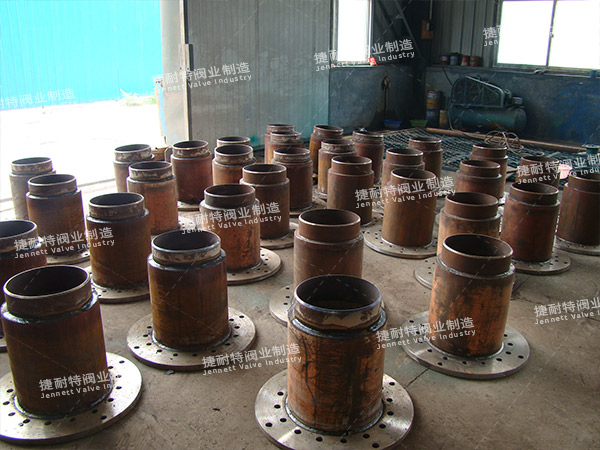

承盘伸缩器

承盘伸缩器一端为法兰，另一端为承口，与传统伸缩器相比，该产品重量轻，性能优，结构新颖，安装简单方便，密封效果好，并且密封强度可根据需要

立即咨询专家 0371-64033168

承盘伸缩器一端为法兰，另一端为承口，与传统伸缩器相比，该产品重量轻，性能优，结构新颖，安装简单方便，密封效果好，并且密封强度可根据需要自如调节。

承盘伸缩器优越性能
1、该产品使用非常方便，无论是新安装管道或是对原有管道进行维修均不需现场焊接，也不需打口，只需按照安装方法连接即可，节省人力。
2、产品自带法兰橡胶密封垫及承口橡胶密封圈，可实现施工现场快速连接。
3、承口与管子之间采用橡胶柔性密封，并且可以调节密封强度，使得密封更加安全可靠。
4、产品伸缩补偿量大，其数值见参考数据表中△L。特别是对热膨胀系数较大的塑料管及产生应力较大的管线，适宜选用该产品。

承盘伸缩器参考数据表（部分）

公称直经	长度L	伸缩量△L	适用于管子外径D（mm）				法兰连接	调节螺栓	参考重量
			塑料管	铸铁管	球墨管	钢管			（kg）
DN（mm）	（mm）	（mm）					螺栓
80	125	70	90	93	——	89	4-M16×70	4-M8	6
100	130	75	110	118	118	108、114	8-M16×70	4-M8	7
150	140	80	160	169	170	159	8-M20×75	4-M8	13
200	140	80	200	220	222	219	8-M20×75	6-M8	18
250	150	90	250	271.6	274	273	12-M20×80	6-M8	25
300	170	100	315	322.8	326	325	12-M20×80	8-M8	34
400	180	110	400	425.6	429	426	16-M22×90	10-M8	50
500	200	120	500	528	532	530	20-M22×100	12-M8	65
600	220	140	630	630.8	635	630	20-M27×110	14-M8	80
700	240	140	710	733	738	——	24-M27×120	16-M8	100
800	240	150	800	836	842	——	24-M30×130	20-M8	140

承盘伸缩器制造规范
法兰连接尺寸符合GB17241.6-1998和GB/T9113-2000要求，适用直管外径符合GB/T10002.1-1996、GB/T13663-2000、GB3420～3422-1982、GB13295-1991、
GB/T3091～3092-1993标准要求。

承盘伸缩器技术参数及材料

型号	CPSSQ-10
适用压力	≤1.0MPa(10kgf/cm2)
适应温度	≤80℃
适用介质	水及其他非腐蚀性介质
名称	材料
伸缩器	灰铸铁、球墨铸铁
密封垫圈	丁腈橡胶
调节螺栓	不锈钢

承盘伸缩器安装使用方法：
       将本产品的法兰一端与管道上的法兰或阀门管件法兰相连，另一端将管子插入承口内，插入长度应略小于本产品的总长度，可在管子插入端预先划上准备插入长度标线以便准确把握。本产品的总长度，可在管子插入端预先划上准备插入长度标线以便准确把握。
1、安装前应先检查调节螺栓是否处于松驰壮态以及承口内的橡胶密封圈应处于不受挤压状态。
2、插入管子时，可事先在管子上涂抹肥皂水，以减少摩擦，方便插入。
3、管子插入后，应逐渐循环拧紧调节螺栓，以便承口内的橡胶密封圈与管子紧密结合。
4、本产品如在管道端部使用（即管线末梢端使用），应考虑设置端部支墩，以抵消管道内
介质产生的推力。
