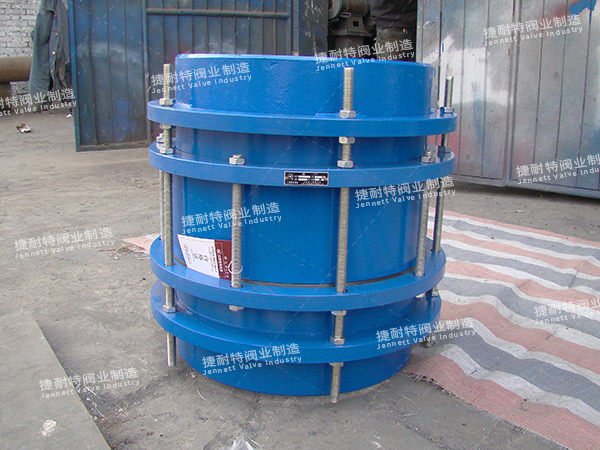

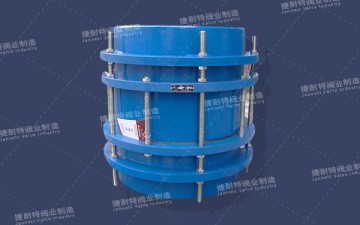

VSSJA-3(BY)型伸缩接头

  VSSJA-3(BY)型压盖松套限位伸缩接头是在松套伸缩接头原有性能的基础上，增设限位装置，在大伸缩量处用双螺母锁定。这样就实现

立即咨询专家 0371-64033168

  VSSJA-3(BY)型压盖松套限位伸缩接头是在松套伸缩接头原有性能的基础上，增设限位装置，在大伸缩量处用双螺母锁定。这样就实现管道在允许的伸缩量中可以自由伸缩，一旦超过其大伸缩量，就起到限位，我们就有效的确保管道的全运行，特别适用于有振动或有一定斜度及在拐弯的管路中的连接。

工作原理：

VSSJA-3(BY)型压盖式限位伸缩接头安装在管道上后，拧紧螺母弹性密封圈，在螺母压盖的作用下依靠相互斜度，紧压在管子外圈密封和连接作用。当温度变化时管子能在接头中间自由的伸缩，当地基下沉，管子能偏斜，并确保密封无渗漏，从而起到自动补偿之目的。

连接方式：焊接，
工作压力：0.6-1.6MPA，
公称通经：65-4000mm，
使用介质：水、污水。
使用温度：常温，
密封材料：NBR，
制造标准：GB/T12465-2002

安装简要说明：

        SSJB－3型压盖式限位伸缩接头，适用于两边均与管道焊接，安装时松开压盖螺母，调整至安装长度后把两端的短管与管道焊接，后用对角法均匀拧紧螺母，调整好防拉脱螺母即可。
        SSJB型压盖式松套伸缩接头适用于两边与管子插接，勿需焊接，结构合理，密封可靠，安装快速方便。

公称通经	管子外径	外形尺寸				伸缩量	重量
DN	DW	外径	总长
		D	安装尺寸	max	min
65	76	155	645	690	600	90	10.1
80	89	165					14.2
100	108	190					20.4
	114	195					23.3
125	133	215					26.5
	140	225					28.1
150	159	245					32.6
	168	255					33.3
200	219	310					44.7
250	273	375					66.6
300	325	440	655	710	600	110	87.8
350	377	490					102.7
400	426	540					110.3
450	480	590					133
500	530	645					150.4
600	630	750					176.4
700	720	850					210.5
800	820	965	1075	1150	1000	150	453.7
900	920	1065					636.9
1000	1020	1165					700.6
1200	1220	1365					837.2
1400	1420	1590					1192.1
1500	1520	1690					1278.8
1600	1620	1795					1387.5
1800	1820	2000					1723.2
2000	2020	2200					2092.6
2200	2220	2420					2468.1
2400	2420	2635					2735.2
2600	2620	5835					3016.4
2800	2820	3040					3416.8
3000	3020	3240					3827.3
3200	3220	3440	1130	1260	1000	260	4314.7
