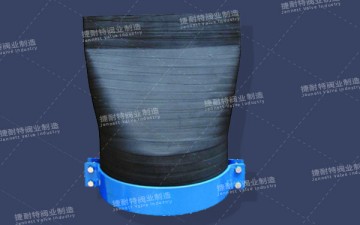

套接式鸭嘴阀

套接式鸭嘴阀，主要用于污水系统，排放系统，水泵出口提升泵站及液下曝气系统。100%弹性橡胶结构，卡箍为不锈钢或耐磨耐腐蚀材料。

立即咨询专家 0371-64033168

套接式鸭嘴阀，主要用于污水系统，排放系统，水泵出口提升泵站及液下曝气系统。100%弹性橡胶结构，卡箍为不锈钢或耐磨耐腐蚀材料。

鸭嘴阀俗称：橡胶排污止回阀，又称：背压式柔性止逆阀、鸭嘴阀止回阀、橡胶止回阀、橡胶止逆阀、橡胶缓闭止回阀等。

鸭嘴阀主要型号：XF-T、XF-F、XF-X型。　
     该阀门没有任何活动组件，免任何维修。该阀门可以给直管、法兰管、水泥管、玻璃钢管配套，该阀门广泛用于海岸、沙滩、码头、水库、市政排洪、排污，可谓是环保绿色阀门，该阀门取代拍门、闸门，彻底解决拍门易被泥沙、淤泥、石块、植被、海洋生物阻塞的问题。

套接式鸭嘴阀产品主要用途
     主要用于污水系统，排放系统，水泵出口、提升泵站及液下曝气系统。

序号	型号	管道外径	长度(L)	高度(H)	套入深度（C)
1	XF100-270-TJ001	108	270	200	40
2	XF125-320-TJ001	133	320	255	50
3	XF150-360-TJ001	159	360	265	50
4	XF200-450-TJ001	219	450	325	50
5	XF250-560-TJ001	273	560	425	75
6	XF300-650-TJ001	325	650	525	115
7	XF350-750-TJ001	377	750	625	115
8	XF400-850-TJ001	426	850	725	135
9	XF450-950-TJ001	480	950	825	150
10	XF500-1060-TJ001	530	1060	925	200
11	XF600-1200-TJ001	630	1200	1080	200
12	XF700-1260-TJ001	720	1260	1250	200
13	XF800-1450-TJ001	820	1450	1400	250
14	XF900-1620-TJ001	920	1620	1550	250
15	XF1000-1720-TJ001	1020	1720	1725	250
16	XF1200-2010-TJ001	1220	2010	1950	250
17	XF1400-2280-TJ001	1420	2280	2320	300
18	XF1600-2600-TJ001	1620	2600	2650	350
19	XF1800-2920-TJ001	1820	2920	2960	400
20	XF2000-3150-TJ001	2020	3150	3300	450
21	XF2200-3450-TJ001	2224	3450	3580	500
22	XF2400-3760-TJ001	2424	3760	3925	550
23	XF2600-3900-TJ001	2632	3900	4250	600
24	XF2800-4200-TJ001	2832	4200	4580	650
25	XF3000-4500-TJ001	3040	4500	4990	700

安装尺寸及方式
        XF-TJ001型橡胶柔性逆止阀在阀体安装部位采用套筒设计，套入配套的连接管道，管道与套筒内壁可涂上防水胶密封，并采用金属卡箍。卡箍卡口之间应适当加垫垫片，紧固连接螺栓，若采用辅助衬管，连接时，辅助衬管与预留管道密封焊接，注意当公称通径大于DN800时，由于阀体重量较大，加之工作时，阀体腹腔中大量余水及水流冲击，须增加一支承拉杆。将阀体长期稳固吊起(DN800以上阀体都留有吊环）。
