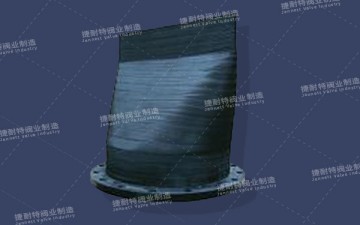

内置式鸭嘴阀

内置式鸭嘴阀是城市雨水及污水系统采用的理想产品，全橡胶结构，耐腐蚀，使用寿命长，效果好，并提供严密的密封，防倒灌、倒流，无需维修，是理

立即咨询专家 0371-64033168

内置式鸭嘴阀是城市雨水及污水系统采用的理想产品，全橡胶结构，耐腐蚀，使用寿命长，效果好，并提供严密的密封，防倒灌、倒流，无需维修，是理想的止回阀，但水头损失因内径缩小比原先的管道损失有所增加。

产品用途：

     主要用于污水处理，排放系统，管网管线，及提升泵站等。

产品主要特点：
      XL-S系列是城市雨水及污水系统采用的理想产品，全橡胶结构，耐腐蚀，使用寿命长，效果好，并提供严密的密封，防倒灌、倒流，无需维修，是理想的止回阀，但水头损失因内径缩小比原先的管道损失有所增加。
制造材料：氯丁橡胶，海普隆，丁睛橡胶、乙丙橡胶、氟橡胶等。

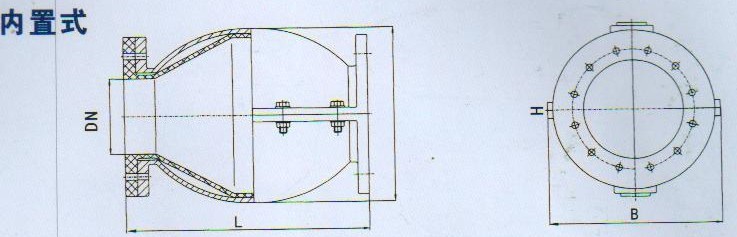

安装方式及尺寸：
      由橡胶法兰阀体及鸭嘴一体制作而成，并带有衬垫金属法兰，可以与金属法兰自然连接，直接安装于罐体，管道及围堰上。安装连接时，法兰与连接法兰尺寸相对应，法兰与连接法兰之间应视具体情况加防水胶，保证联接紧固后绝对密封，注意不能碰坏橡胶排污止回阀的法兰唇边。

公称通径(DN)	管子外径(DW)		型号(XL-T)	长度(L)	高度(H)	法兰外径(D)
	Dw	Do				1.0MPa
100	108	108	XL100-150-T	220	150	210
	114	114
150	159	159	XL150-200-T	320	200	265
	168	168
200	219	219	XL200-280-T	440	280	340
250	273	273	XL250-360-T	600	360	395
300	325	325	XL300-420-T	700	420	445
350	377	377	XL350-480-T	880	480	505
400	426	426	XL400-540-T	1000	540	565
450	480	480	XL450-600-T	1120	600	615
500	530	530	XL500-660-T	1300	660	670
600	630	630	XL600-760-T	1420	760	780
700	720	720	XL700-880-T	1600	880	895
800	820	820	XL800-980-T	1800	980	1015
900	920	920	XL900-1100-T	2000	1100	1115
1000	1020	1020	XL1000-1200-T	2300	1200	1230
1200	1220	1220	XL1200-1400-T	2580	1400	1455
