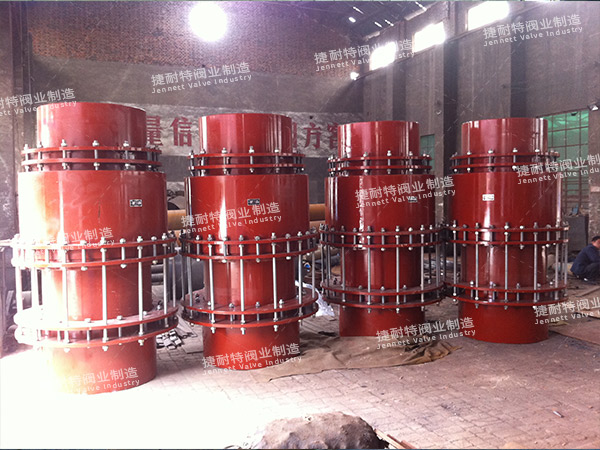

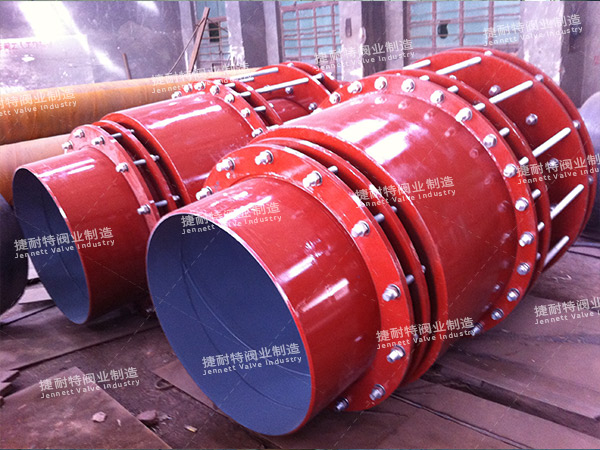

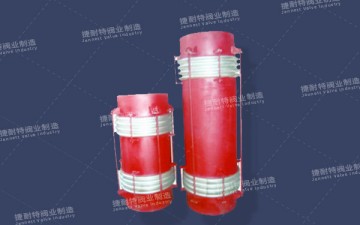

JDH型达拉杆横向波纹补偿器

JDH型达拉杆横向波纹补偿器

产品介绍     大拉杆横向波纹补偿器采用多层一次液压成型工艺,可以补偿轴向、角向、横向及各方位的合成位移。 使用说明

产品概述

产品介绍
    大拉杆横向波纹补偿器采用多层一次液压成型工艺,可以补偿轴向、角向、横向及各方位的合成位移。

使用说明
    大拉杆横向波纹补偿器可以补偿弯曲管段的横向位移和量值不大的角位移,通常不用来补偿角位移。大拉杆横向波纹补偿器由接管、二个波纹管以及大拉杆等零件构成。大拉杆横向波纹补偿器能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动,同时拉杆还具有承受内压推力能力。工作温度≤420℃疲劳寿命1500次。

技术参数

公称通径
DNmm
波数  压力等级
 Mpa
横向补偿量N/mm 外径尺寸
mm
产品长度Length mm
1200  1500  2000  2500  3000  3500
100  4+4  0.25  177/2.2  243/1.2  254/0.6  465/0.3      310
0.6  177/2.2  243/1.2  341/0.6  447/0.3      310
1.0  163/2.2  243/1.2  325/0.6  427/0.3      310
1.6  91/4  127/2  187/1  247/0.6      310
2.5  94/8  132/5  194/2  256/1      310
125  4+4  0.25  181/2.8  251/1.5  369/0.7  487/0.4      360
0.6  172/2.8  239/1.5  351/0.7  463/0.4      360
1.0  161/2.8  224/1.5  330/0.7  435/0.4      360
1.6  99/11  140/6  209/3  277/2      360
2.5  94/11  113/6  197/3  262/2      360
150  4+4  0.25  199/6  278/3.2  410/1.6  542/1.0      410
0.6  186/6  259/3.2  382/1.6  506/1.0      410
1.0  122/10  170/6  251/3  332/2      410
1.6  108/12  153/6  230/3  307/2      410
2.5  82/22  117/12  176/5  324/3      410
200  4+4  0.25  155/9.4  220/4.9  327/2.25  435/1.4      480
0.6  138/9.4  196/4.9  291/2.25  388/1.0      480
1.0  101/20  143/11  213/5  283/3      480
1.6  75/42  108/21  164/10  220/6      480
2.5  59/69  86/35  130/16  176/9      480
250  4+4  0.25  164/10.2  239/5.1  367/2.4  494/1.5      580
0.6  128/21  188/10  287/5  387/3      580
1.0  109/35  159/18  243/8  328/5      580
1.6  76/68  116/33  182/14  249/8      580
2.5  64/122  98/58  154/25  210/14      580
300  4+4  0.25  144/17.6  174/8.4  287/3.7  379/2      660
0.6  94/50  144/24  228/0  313/6      660
1.0    127/39  202/17  277/10  352/6    660
1.6    169/28  169/28  234/15  299/10    660
2.5    91/113  148/47  215/26  262/16    660

注:如需法兰连接按照GB/T9115.1-2000标准供货,可根据用户要求或其他标准供货。

 公称通径
DNmm
 波数  压力等级
Mpa
横向补偿量  N/mm 外径尺寸
mm
产品长度mm
1200  1500  2000  2500  3000  3500
350  4+4  0.25  100/26  157/14  254/5  352/3      750
0.6  83/73  130/34  210/14  292/8      750
1.0    117/54  190/23  263/13  337/8    750
1.6    95/96  160/38  225/20  291/13    750
2.5    81/158  135/63  190/34  246/21    750
400  4+4  0.25    146/16  238/7  330/4  423/2    780
0.6    122/45  199/19  276/10  354/7    780
1.0    109/74  177/31  246/17  315/11    780
1.6    85/130  144/52  202/28  262/17    780
2.5      112/88  157/47  203/29  250/20  780
450  4+4  0.25     134/20  216/8  299/5  383/3    870
0.6    129/40  208/17  289/9  369/6    870
1.0    109/68  176/29  244/16  312/10    870
1.6      115/9  162/48  210/29  258/20  870
2.5      86/198  122/105  158/65  193/44  870
500  4+4  0.25    123/26  199/11  277/6  355/4    920
0.6    119/53  193/22  267/12  342/8    920
1.0    99/90  160/38  222/21  285/13    920
1.6      101/127  43/66  186/41  229/27  920
2.5      76/284  107/149  140/91  172/62  920
600  4+4  0.25    111/54  188/22  265/12  342/9    1010
0.6    108/108  181/43  256/23  331/14    1010
1.0    83/220  319/88  197/47  254/29    1010
1.6      98/182  143/93  187/56  232/38  1010
2.5      82/307  119/157  156/95  193/63  1010
700  4+4  0.25    98/82  166/32  236/17  305/11    1140
0.6      161/64  228/34  295/21  263/14  1140
1.0      117/132  165/70  214/43  264/29  1140
1.6      81/287  199/144  157/86  196/57  1140
800  4+4  0.25      146/45  208/24  271/15  334/10  1240
0.6      141/93  201/49  262/30  323/20  1240
1.0      102/182  146/95  190/59  235/40  1240
1.6      69/402  103/200  137/119  170/79  1240
900  4+4  0.25        184/49  249/28  314/18  1370
0.6        179/97  242/56  305/37  1370
1.0        139/171  188/99  237/64  1370
1.6        103/369  139/213  176/139  1370
1000  4+4  0.25        194/52  266/30  340/19  1500
0.6        194/104  266/59  340/38  1500
1.0        148/185  204/106  260/68  1500
1.6        108/416  148/237  189/153  1500

注:通过超过Φ1000的大拉杆横向型补偿器请提供相应的参数,如需法兰连接按照GB/T9115.1-2000标准,可根据用户要求或其他标准供货。
